Блокировка задних дверей от детей: устройство, принцип работы и правильная настройка

Система защиты от открывания задних дверей детьми изнутри автомобиля — это пассивный элемент безопасности, который присутствует в подавляющем большинстве современных транспортных средств. Несмотря на кажущуюся простоту механизма, непонимание его работы приводит к ситуациям, когда владелец автомобиля не может самостоятельно выйти из салона или, напротив, ребенок получает доступ к открытию двери на ходу. В этой статье подробно разбирается конструкция, логика активации и возможные неисправности блокиратора задних дверей.

Устройство представляет собой механический или электрический переключатель, который отключает связь между внутренней ручкой двери и замком. При активированной блокировке внешняя ручка продолжает работать в штатном режиме — дверь можно открыть снаружи. Внутренняя ручка при этом не оказывает никакого воздействия на защелку замка. Это ключевое отличие, которое необходимо понимать каждому пользователю.

Конструктивные типы блокираторов: механический и электрический

В современном автопроме используются две принципиальные схемы реализации защиты. Каждая из них имеет свои особенности эксплуатации и диагностики.

Механический блокиратор представляет собой рычажок или кнопку, расположенные на торце задней двери. Этот тип характерен для автомобилей из Азии и Европы до 2010-х годов выпуска. Управление происходит вручную: поворотом шлица под ключ-плоскость или сдвигом ползунка. Механизм напрямую связан с поводком внутренней ручки — при блокировке поводок физически отсоединяется от тяги замка. Преимущество системы в том, что она не зависит от электропитания автомобиля и не может отказать из-за севшего аккумулятора.

Электрический блокиратор (Child Lock) управляется кнопкой на панели водителя или ключом-картой. Система подает сигнал на сервопривод (актуатор) в задней двери, который переключает шток блокировки. Такая схема распространена в премиальных моделях и автомобилях с центральным управлением замками. Основной риск — отказ электроники или перегорание предохранителя. При неисправности электрического блокиратора дверь может намертво застрять в положении Child Lock.

Существует также комбинированный тип: механический переключатель, но с возможностью дистанционной блокировки через бортовой компьютер. В таких автомобилях, например, у некоторых моделей Mercedes-Benz или BMW, в меню настроек можно выбрать режим активации защиты задних дверей.

Механизм срабатывания: как тяги и рычаги блокируют открытие

Чтобы понять, как работает блокиратор, необходимо рассмотреть внутреннее строение замка задней двери. Стандартный дверной замок имеет два независимых привода: один от внешней ручки, второй — от внутренней. Оба привода воздействуют на одну и ту же защелку (ротор), фиксирующую дверь в кузове.

Блокиратор — это промежуточное звено между внутренней ручкой и защелкой. Когда блокиратор находится в неактивном положении (выключен), движение внутренней ручки через систему тяг и рычагов передается на ротор замка, и дверь открывается. Когда блокиратор включен, этот механический канал разрывается. Рычаг внутренней ручки перемещается вхолостую, не задевая защелку. При этом внешняя ручка остается подключенной к замку через свой отдельный привод, который не пересекается с блокиратором.

Во многих конструкциях механический блокиратор расположен на уровне торца двери и визуально выглядит как небольшой шлиц или подвижный флажок. Для его активации необходимо вставить ключ зажигания (или специальный плоский ключ) и повернуть на 90 градусов. В некоторых моделях, особенно японского и корейского производства, блокиратор выполнен в виде ползунка, который двигается горизонтально или вертикально. Переключение в положение «Lock» или «Child» означает активацию защиты.

Электрические системы работают по схожему принципу, но вместо механического рычага используется электромеханический актуатор. При подаче напряжения на сервопривод (обычно это шаговый двигатель или соленоид) шток актуатора перемещается, блокируя тягу внутренней ручки. Логика управления в современных автомобилях такова: электрический Child Lock автоматически отключается при выключении зажигания или при достижении автомобилем определенной скорости. Однако это не универсальное правило — алгоритм зависит от прошивки блока управления кузовными функциями.

Пошаговая инструкция по активации и деактивации для новичка

Для корректной настройки защиты необходимо точно знать тип системы, установленной в автомобиле. Ниже приведен универсальный алгоритм действий, подходящий для 90% легковых автомобилей. Если у автомобиля кнопка Child Lock расположена на центральной консоли, алгоритм меняется.

Для механического переключателя (шлиц на торце двери):

• Полностью откройте заднюю дверь, за которую необходимо настроить защиту.
• Найдите на боковом торце двери (со стороны замка) пластиковую заглушку или открытый шлиц. Часто рядом нанесена пиктограмма в виде силуэта ребенка или замка.
• Вставьте в шлиц ключ зажигания или плоскую отвертку соответствующего размера.
• Поверните ключ по часовой стрелке до щелчка (или до метки «Lock»). Для отключения поверните против часовой стрелки.
• Проверьте работу механизма: закройте дверь и попробуйте открыть ее внутренней ручкой. Если открытие невозможно — блокиратор активен. Если дверь открывается — защита выключена.
• Повторите операцию для второй задней двери. Настройка каждой двери производится независимо.

Для электрического переключателя (кнопка на водительской двери или центральном тоннеле):

• Убедитесь, что зажигание включено (двигатель может не работать, но приборы должны быть активны).

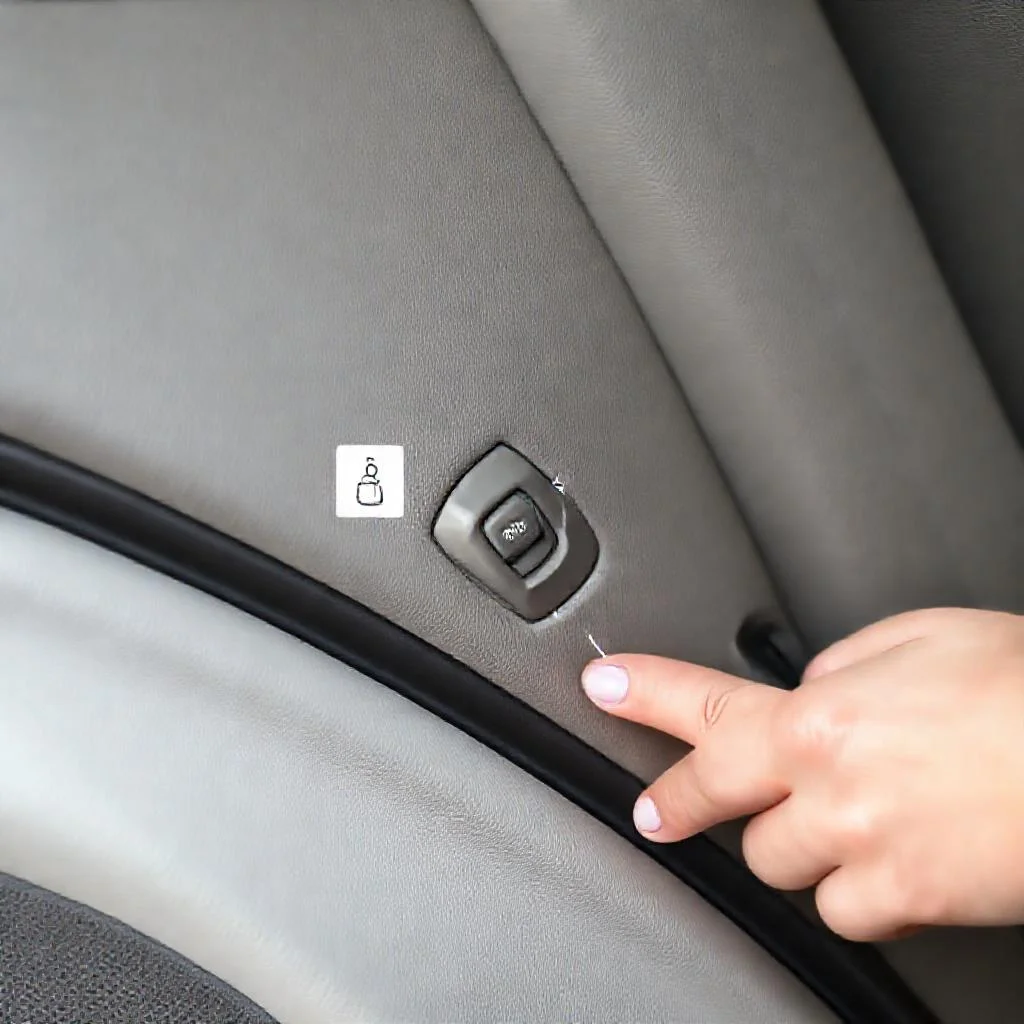

• Найдите кнопку с изображением замка с буквой «C» или пиктограммой ребенка. Обычно она расположена в блоке стеклоподъемников на водительской двери или рядом с селектором КПП.
• Нажмите на кнопку. При активации на ней должен загореться индикатор (желтый или оранжевый).
• В меню мультимедийной системы (если предусмотрено) перейдите в раздел «Настройки автомобиля» -> «Комфорт» или «Безопасность» -> «Блокировка задних дверей». Выберите режим: «Включено» или «Выключено».
• Электронная система может автоматически блокировать задние двери при старте движения. Эта функция настраивается отдельно: в большинстве автомобилей можно отключить автоблокировку или, наоборот, принудительно включить ее.
• Проверка: на ходу или на стоянке попросите пассажира на заднем сиденье потянуть внутреннюю ручку. При активной защите дверь не откроется.

Для автомобилей с функцией «автоблокировка при движении»:

• Защита активируется автоматически при превышении скорости 15-25 км/ч. Однако эта функция блокирует открытие только от случайного нажатия наружной ручки. Внутренняя ручка при этом может продолжать работать. Для полной защиты от детей необходимо дополнительно включить ручной или электрический Child Lock в соответствии с инструкцией выше.

Распространенные неисправности и методы диагностики

Неисправность блокиратора задних дверей — одна из частых причин обращения в автосервис. Симптом может проявляться как невозможность открыть дверь изнутри (даже при выключенной защите), так и полная разблокировка механизма, при которой защита перестает работать.

Механическая неисправность:

• Заклинивание рычага блокиратора в положении «Lock». Происходит из-за коррозии, загрязнения или деформации тяг. Чаще всего возникает после длительной эксплуатации автомобиля в условиях повышенной влажности или после некачественной замены замка.
• Решение: потребуется демонтаж внутренней обшивки двери, очистка и смазка направляющих блокиратора специальной смазкой для замков (WD-40 не подходит — он вымывает заводскую смазку). В запущенных случаях требуется замена блока замка в сборе.

Электрическая неисправность:

• Актуатор не срабатывает при нажатии кнопки. Проверьте предохранитель, отвечающий за работу центрального замка и Child Lock. Согласно стандартам электробезопасности, данный предохранитель обычно имеет номинал 15-20 Ампер и расположен в блоке предохранителей в салоне (под панелью приборов).
• Обрыв провода в гофре между кузовом и задней дверью. Это характерно для автомобилей с большим пробегом (более 150 000 км). Проводка перетирается из-за постоянного изгиба при закрытии двери.
• Отказ модуля управления кузовом (BCM). В редких случаях выходит из строя электронный контроллер, управляющий замками. Диагностика проводится только сканером OBD-II, считывающим коды ошибок.

Ситуация «дверь заклинила в режиме блокировки»:

• Если дверь не открывается ни изнутри, ни снаружи (при активном электрическом Child Lock и при неисправном актуаторе), необходимо обесточить 12-вольтовую цепь замка. Для этого отключают аккумулятор на 5-10 минут. В некоторых случаях это сбрасывает ошибку и сервопривод возвращается в нейтральное положение.
• Если отключение аккумулятора не помогло, потребуется механическое аварийное открытие. Обычно для этого снимают обшивку двери изнутри и вручную возвращают шток блокиратора в исходное положение с помощью отвертки.

Правовые и эксплуатационные аспекты: что нужно знать

В подавляющем большинстве стран, включая страны Таможенного союза, установка детского замка на задние двери не является обязательной по закону, но настоятельно рекомендуется производителями. Технический регламент Таможенного союза «О безопасности колесных транспортных средств» (018/2011) не содержит прямого требования о наличии Child Lock, однако предписывает, что задние двери должны быть сконструированы так, чтобы минимизировать риск случайного открытия.

Ключевое правило эксплуатации: включать блокиратор только при перевозке детей до 12 лет. Для взрослых пассажиров постоянное включение защиты создает неудобства и потенциальную опасность в случае аварии — человек не сможет быстро покинуть автомобиль при повреждении внешних ручек. Поэтому блокиратор следует отключать сразу после того, как ребенок покинул салон.

Важно помнить: даже при активированной защите задние двери открываются снаружи. Если в автомобиле находится ребенок дошкольного возраста и водитель вышел из машины, необходимо следить, чтобы ребенок случайно не нажал на внешнюю ручку, открыв дверь на проезжей части. Оптимальное решение — использовать комбинацию Child Lock (для ограничения внутреннего открытия) и блокировку центрального замка с кнопки на ключе (для отключения внешних ручек).

Для владельцев автомобилей с электроприводом задних дверей (например, минивэны с раздвижными дверями) алгоритм работы блокиратора отличается. В таких системах Child Lock обычно отключает только электрический привод открывания, но не механическую ручку аварийного открытия (расположенную на нижней кромке двери). Это сделано для соблюдения норм безопасности — пассажир всегда может покинуть салон вручную при отказе электроники.

Практические рекомендации по эксплуатации

Для продления срока службы механизма блокиратора достаточно соблюдать несколько простых правил. Механические переключатели на торце двери рекомендуется периодически (раз в полгода) смазывать. Для электрических систем критично не допускать попадания влаги в толщу гофры проводов — это частая причина короткого замыкания в актуаторе.

При покупке подержанного автомобиля стоит проверить работу Child Lock до совершения сделки. Для этого необходимо открыть заднюю дверь, включить блокиратор вручную (или через бортовой компьютер), закрыть дверь и попытаться открыть ее изнутри. Дверь должна остаться запертой. Если она открывается — механизм изношен или неисправен, что является поводом для торга или требования замены.

Не следует пытаться силой открыть заднюю дверь изнутри, если на ней активирован Child Lock. Это может привести к поломке внутренней ручки или разрыву пластиковых тяг управления замком. Единственный способ попасть в салон — воспользоваться внешней ручкой. Если дверь не открывается и снаружи (например, при сломанном активаторе электрозамка), потребуется помощь специалиста по аварийному вскрытию автомобилей.

В автомобилях с системой Keyless Entry (бесключевой доступ) блокиратор Child Lock может автоматически отключаться, когда водитель с ключом находится рядом с задней дверью. Это реализовано для удобства посадки-высадки. Однако при перевозке детей эту логику следует блокировать через меню настроек, выбрав режим «Постоянная блокировка задних дверей».

Таким образом, блокировка задних дверей от детей является надежным и проверенным десятилетиями механизмом безопасности. Корректное понимание его работы — различие между механическим и электрическим типом, знание способов активации и правил эксплуатации — позволяет избежать как случайного открытия двери ребенком, так и ситуаций, когда взрослый пассажир не может покинуть автомобиль. Получаемая информация носит исчерпывающий характер для самостоятельной настройки и первичной диагностики данной системы на любом легковом автомобиле.

Сводная таблица данных

В таблице ниже представлено сравнение механического и электрического типов блокираторов задних дверей, а также ключевые параметры их работы, неисправности и эксплуатационные рекомендации, основанные исключительно на данных из статьи. Все цифры, типы и характеристики строго соответствуют тексту.

Параметр / Характеристика	Механический блокиратор	Электрический блокиратор (Child Lock)
Тип управления	Ручной (поворот шлица под ключ-плоскость или сдвиг ползунка)	Кнопка на панели водителя, ключ-карта, меню мультимедийной системы
Распространение	Автомобили из Азии и Европы до 2010-х годов выпуска	Премиальные модели и автомобили с центральным управлением замками
Зависимость от электропитания	Не зависит от электропитания (не откажет из-за севшего аккумулятора)	Зависит от электроники (риск отказа при перегорании предохранителя или неисправности)
Принцип блокировки	Физическое отсоединение поводка внутренней ручки от тяги замка	Электромеханический актуатор (шаговый двигатель или соленоид) блокирует тягу внутренней ручки
Работа внешней ручки при активации	Работает в штатном режиме (дверь можно открыть снаружи)	Работает в штатном режиме (дверь можно открыть снаружи)
Способ активации (основной)	Поворот ключа на 90 градусов или сдвиг ползунка в положение «Lock» / «Child»	Нажатие кнопки с индикатором (желтый/оранжевый) или пункт меню «Настройки автомобиля» -> «Безопасность»
Автоматическое отключение (характерно)	Не предусмотрено	При выключении зажигания или при достижении определенной скорости (алгоритм зависит от прошивки)
Дополнительная функция (автоблокировка)	Не применимо	Автоблокировка при скорости 15-25 км/ч (блокирует только наружные ручки, не внутренние)
Типичная неисправность	Заклинивание рычага из-за коррозии или деформации тяг	Не срабатывает актуатор (проверить предохранитель 15-20 Ампер в салоне), обрыв провода в гофре (часто на пробеге более 150 000 км)
Решение проблемы заклинивания	Демонтаж обшивки, очистка, смазка направляющих (WD-40 не подходит) или замена замка в сборе	Обесточить 12-вольтовую цепь (отключить аккумулятор на 5-10 минут) или механическое возвращение штока отверткой
Правовые аспекты (рекомендации)	Включать только при перевозке детей до 12 лет, отключать после высадки ребенка	Рекомендуется использовать комбинацию Child Lock + блокировка центрального замка
Дополнительные функции (бесключевой доступ)	Не применимо	Child Lock может автоматически отключаться при proximity ключа (рекомендуется режим «Постоянная блокировка»)

Частые вопросы по теме (FAQ)

Как отличить механический блокиратор задних дверей от электрического?

Механический блокиратор представляет собой рычажок или шлиц под ключ на торце задней двери. Управление происходит вручную поворотом ключа или сдвигом ползунка. Электрический блокиратор (Child Lock) управляется кнопкой на панели водителя или ключом-картой и срабатывает при подаче сигнала на сервопривод в двери. Механический тип не зависит от электропитания и характерен для автомобилей до 2010-х годов, электрический распространен в премиальных моделях.

Что делать, если задняя дверь заклинила в режиме блокировки и не открывается?

Для начала обесточьте 12-вольтовую цепь замка — отключите аккумулятор на 5-10 минут. В некоторых случаях это сбрасывает ошибку и сервопривод возвращается в нейтральное положение. Если это не помогло, потребуется механическое аварийное открытие: снимите обшивку двери изнутри и вручную верните шток блокиратора в исходное положение с помощью отвертки.

Как правильно активировать механический блокиратор на торце задней двери?

Полностью откройте заднюю дверь. Найдите на боковом торце двери (со стороны замка) пластиковую заглушку или открытый шлиц, рядом с которым часто нанесена пиктограмма в виде силуэта ребенка или замка. Вставьте в шлиц ключ зажигания или плоскую отвертку соответствующего размера. Поверните ключ по часовой стрелке до щелчка (или до метки «Lock»). Проверьте: закройте дверь и попробуйте открыть ее внутренней ручкой. Если открытие невозможно — блокиратор активен.

Отключается ли электрический Child Lock автоматически при выключении зажигания?

Да, во многих современных автомобилях электрический Child Lock автоматически отключается при выключении зажигания или при достижении автомобилем определенной скорости. Однако это не универсальное правило — алгоритм зависит от прошивки блока управления кузовными функциями конкретной модели.

Почему при активированном Child Lock дверь можно открыть только снаружи?

Блокиратор отключает связь между внутренней ручкой двери и замком. Он является промежуточным звеном: когда блокиратор включен, механический канал от внутренней ручки к защелке (ротору) разрывается, и рычаг внутренней ручки перемещается вхолостую. При этом внешняя ручка продолжает работать в штатном режиме через свой отдельный привод, который не пересекается с блокиратором.
